一．用途

该WWHDG型模块安装在电箱内，内有环形变压器、缓起动模块、微型断路器等部件，广泛应用于单相低压电源系统中，可提供不危害人体的安全电压，其中环形变压器起降压作用，缓启动模块起降低合闸有流的作用。

二．性能特点
1、环形变压器的铁心是用优质冷轧硅钢片（片厚一般为 0.3mm 以下），无缝地卷制而成，这就使得它的铁心性能优于传统的叠片式铁心。环形变压器的线圈均匀地绕在铁心上，线圈产生的磁力线方向与铁心磁路几乎完全重合，与叠片式相比激磁能量和铁心损耗将减小 25％，由此带来了下述一系列的优点。
1）电效率高，铁心无气隙，叠装系数可高达 98％以上，铁心磁导率可取 1. 5～1.8T，电效率高达 95％以上，空载电流只有叠片式的 10％。
2）外形尺寸小，重量轻，环形变压器比叠片式变压器重量可以减轻一半，只要保持铁心截面积相等，环形变压器容易改变铁心的长、宽、高比例，可以设计出符合要求的外形尺寸。
3）磁干扰较小，环形变压器铁心没有气隙，绕组均匀地绕在环形的铁心上，这种结构导致了漏磁小，电磁辐射也小，无需另加屏蔽都可以用到高灵敏度的电子设备上，例如应用在低电平放大器和医疗设备上。
4）振动噪声较小，铁心没有气隙能减少铁心感应振动的噪音。

2、变压器空载合闸产生的涌流往往要达到额定电流的5~10倍，这么大的电流将引起配电箱内的总开关跳闸，带来了使用上的不便，而缓起动模块能够有效降低合闸涌流，将合闸涌流限值在额定电流的3倍以内，从而防止了开关跳闸。

三、 使用环境条件
1、海拔高度不超过2000米。
2、运行环境温度-25℃～+45℃，相对湿度不超过90%。
3、周围无有害气体，无易燃易爆物品。

4、周围环境应有良好的通风条件，如装在柜内，应加装通风设备。

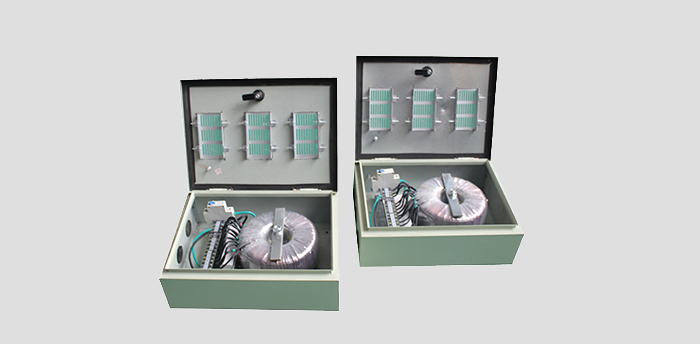

四、图片

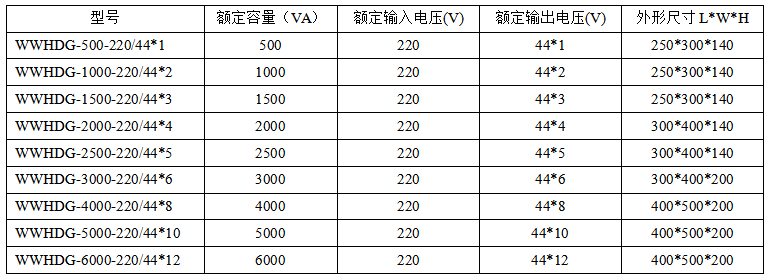

五、技术参数表
